AXING SPECTRA – Single-Fiber SAT-IF & GPON Lösung

Eine Faser, zwei Signale – für jedes Gebäude.

AXING SPECTRA kombiniert SAT-IF-Verteilung mit GPON auf einer einzigen Glasfaserinfrastruktur — und reduziert damit Verkabelung, Hardware und Installationsaufwand für MDU-, Hospitality- und Campusprojekte.

Die SAT- & GPON-Lösung von AXING ermöglicht die Übertragung von Satelliten-TV und IP-basierten Diensten über ein einziges Glasfasernetz.
Anstatt separate Infrastrukturen für RF- und IP-Dienste aufzubauen, werden beide Signale effizient kombiniert und übertragen — was die Installationskomplexität, Materialkosten und den langfristigen Betriebsaufwand reduziert.
Die Lösung ist für Projekte ausgelegt, bei denen Skalierbarkeit, Übertragung über große Entfernungen und hohe Infrastruktureffizienz entscheidend sind.

Vorteile auf einen Blick:

Reduzierte Infrastrukturkomplexität
Kombinieren Sie Satelliten-TV und IP-Dienste in einem Glasfasernetz — und minimieren Sie Verkabelung, Installationszeit und Integrationsaufwand.
Optimierte Kostenstruktur
Niedrigere CAPEX durch gemeinsame Infrastruktur und reduzierten Hardwarebedarf bei gleichzeitig hoher Performance.
Übertragung über große Entfernungen
Zuverlässiger Signaltransport über Distanzen von bis zu 50 km — ideal für Campusnetzwerke, Resorts und verteilte Gebäude.
Skalierbare Architektur
Erweitern Sie das System problemlos für zusätzliche Nutzer, Gebäude oder Dienste — ohne Neugestaltung des Netzwerks.
Zukunftssicheres Netzwerkdesign
Unterstützt den Übergang zu vollständig IP-basierten Diensten bei gleichzeitiger Kompatibilität mit bestehenden TV-Systemen.

So funktioniert es

Satellitensignale werden zentral verarbeitet
Das AXING Satellite Gateway wählt Transponder aus und bereitet sie innerhalb eines einzigen L-Bands für den effizienten Transport über Glasfaser auf.
RF-Signale werden in optische Signale umgewandelt
Der optische Sender wandelt das RF-Signal in ein 1550-nm-Glasfasersignal für den Langstreckentransport um.
SAT und GPON werden auf einer Faser kombiniert
Sowohl Satelliten-TV als auch IP-Daten werden über dieselbe Glasfaserinfrastruktur mittels Wellenlängenmultiplexing übertragen.
Signale werden auf Gebäudeebene empfangen und verteilt
Am Gebäude- oder Hausanschluss wandelt ein optischer Empfänger das optische SAT-Signal zurück in RF und stellt einen direkten RF-Ausgang für den Anschluss an handelsübliche TVs oder Set-Top-Boxen bereit.
Parallel bleibt das GPON-Signal verfügbar und kann passiv weiter zu einzelnen Einheiten verteilt werden, um IP-basierte Dienste bereitzustellen.

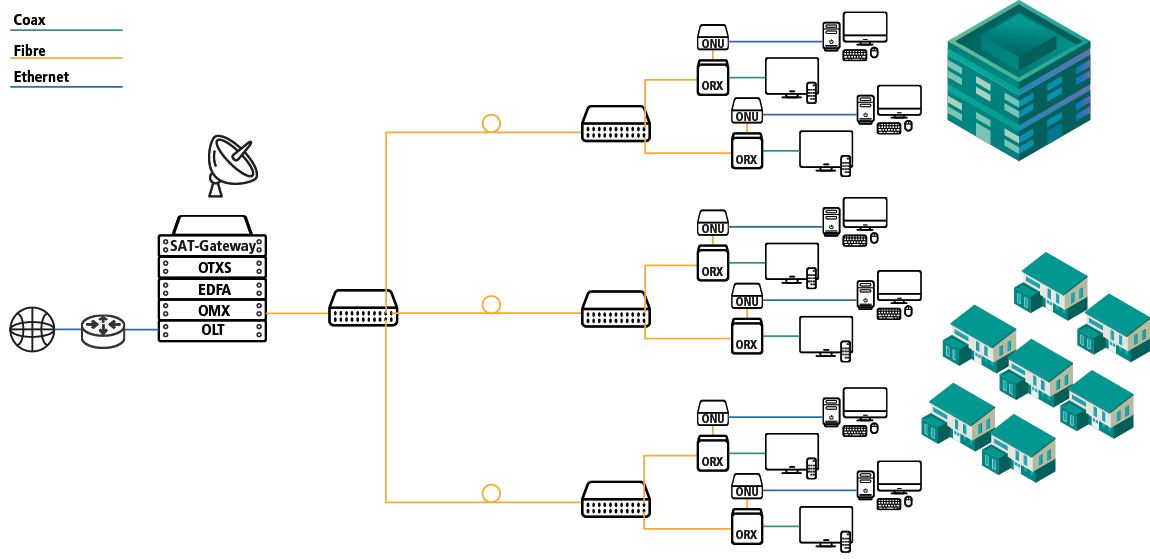

Systemarchitektur & Verteilungskette

Übertragen Sie Satelliten-TV und IP-Dienste über eine einheitliche Glasfaserinfrastruktur — von der zentralen Signalverarbeitung bis zur Verteilung im Gebäude.

Satellite Gateway – Verarbeitet bis zu 32 Transponder von zwei Satellitenpositionen (4+4 Eingänge) zu einem einzigen SAT/IF-Band, optimiert für den Glasfasertransport.
Optical Satellite Transmitter (OTXS) – Wandelt RF in ein 1550-nm-Optiksignal um. Zuverlässiger Transport über bis zu 50 km ohne Zwischenverstärkung.
Optical Amplifier (EDFA) – Verstärkt SAT-Signale auf bis zu 20 dBm zur Überwindung hoher Split-Raten und langer Distanzen
Optical Multiplexer / Demultiplexer (OMX) – Kombiniert SAT- und GPON-Wellenlängen auf der Ausgangsfaser und trennt sie auf der Empfangsseite. Passiv, ohne Stromversorgung.
Optical Line Terminal (OLT) – Verwaltet den GPON-Datenverkehr zwischen Kernnetz und angeschlossenen ONUs. Standard-GPON-Protokoll, interoperabel mit gängigen ONU-Modellen.
Optical Splitters Passive Signalverteilung auf mehrere Einheiten. Kein Strom, keine aktiven Komponenten im Verteilnetz.
Optical Receiver (ORX) Stellt das RF-Signal im Gebäude oder Haushalt wieder her. Direkter RF-Ausgang zu TVs oder STBs; GPON wird für Breitbanddienste auf der IP-Seite weitergeführt.

Single Fiber, Two Services: Die gesamte Kette ist so ausgelegt, dass eine physische Faser beide Dienste durchgängig transportiert. Keine Hybridverkabelung, keine parallelen Leitungswege.
