AXING Application Note
Durch die beiden DC-Schalter am Verstärker ist die Spannungsversorgung der SVS 550-09N sehr flexibel möglich.

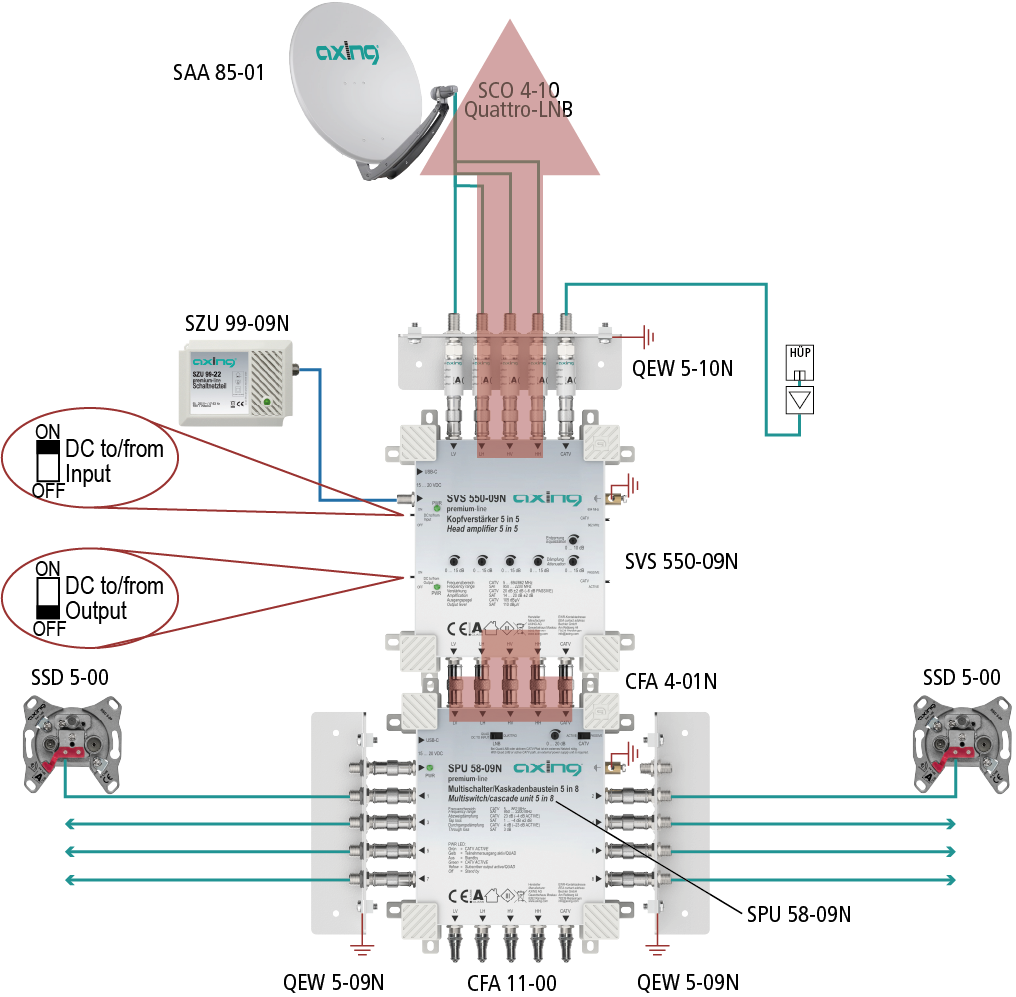

Netzteil direkt am Verstärker
- Schließen Sie ein Netzteil SZU 99-09N an der DC-F-Buchse des SVS 550-09N an.
- Schalten Sie den DC-to/from-Input-Schalter auf ON, damit der LNB versorgt wird.
- Schalten Sie den DC-to/from-Output-Schalter auf OFF, damit kein Strom nach unten in die Kaskade fließt.

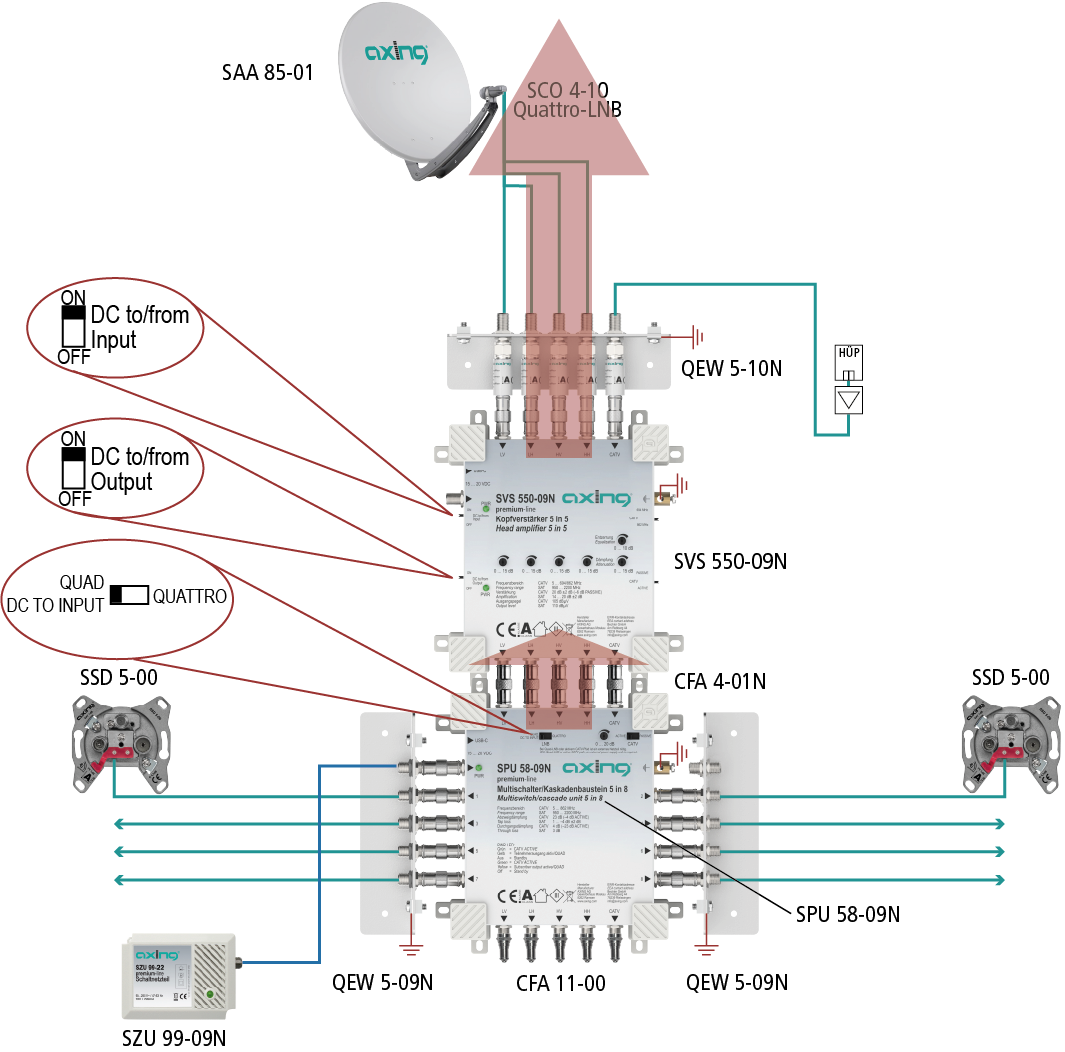

Netzteil an einem Multischalter unterhalb des Verstärkers
- Schließen Sie ein Netzteil SZU 99-09N an der DC-F-Buchse des Multischalters an,
- Schalten Sie den LNB-Schalter des Multischalters auf QUAD/DC TO INPUT.
- Schalten Sie den DC-to/from-Output-Schalter auf ON, damit Strom in den Verstärker fließt
- Schalten Sie den DC-to/from-Input-Schalter auf ON, damit der LNB versorgt wird.

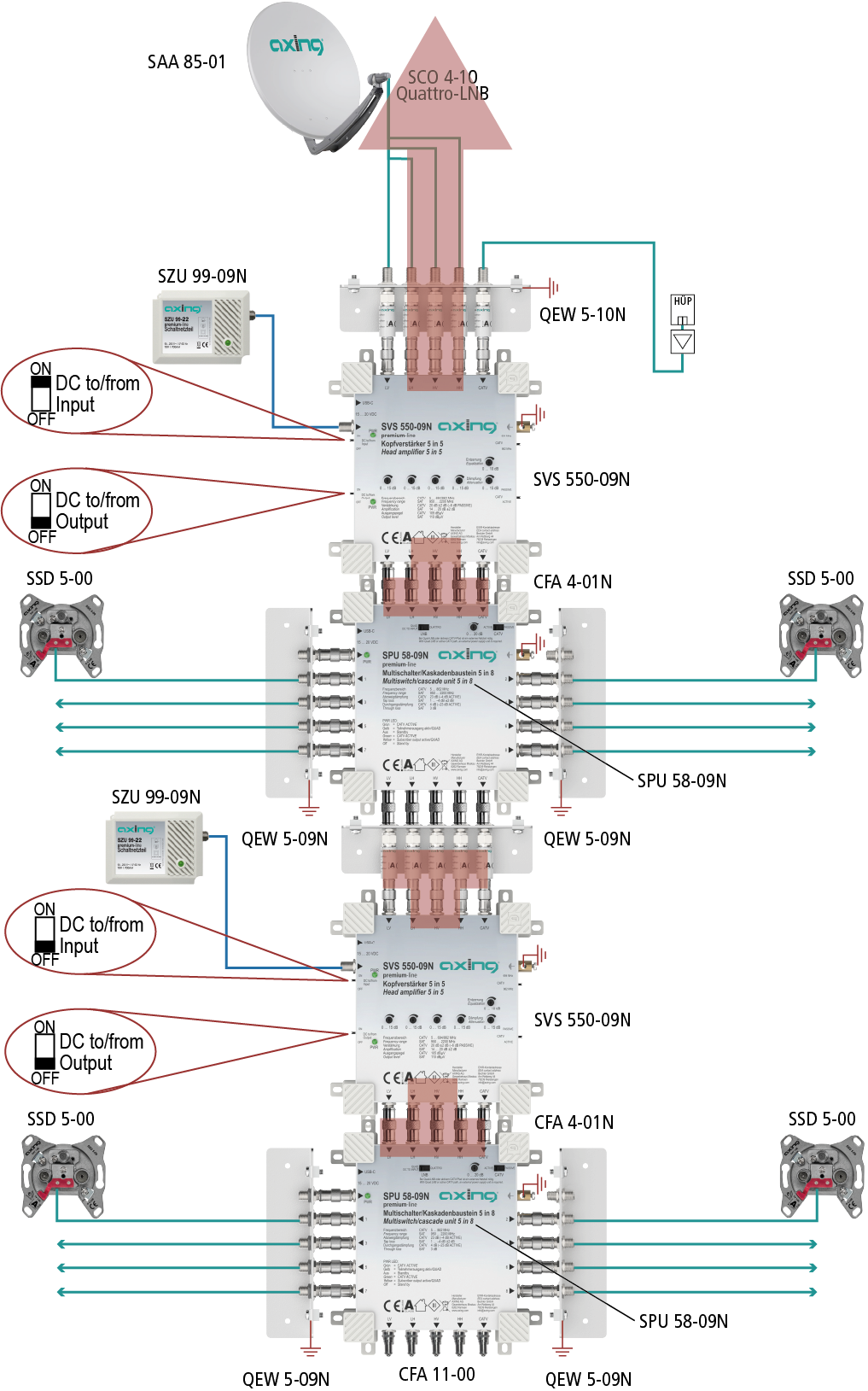

Mehrere Netzteile
Wenn in großen Kaskaden mehrere Netzteile nötig sind, dann muss darauf geachtet werden, dass keine Ausgleichströme zwischen den Netzteilen fließen.
- Schließen Sie ein Netzteil SZU 99-09N jeweils an den DC-F-Buchsen der SVS 550-09N an.
Oberer SVS 550-09N
- Schalten Sie den DC-to/from-Input-Schalter auf ON, damit der LNB versorgt wird.
- Schalten Sie den DC-to/from-Output-Schalter auf OFF, damit kein Strom nach unten in die Kaskade fließt.
Unterer SVS 550-09N
- Schalten Sie den DC-to/from-Input-Schalter auf OFF, damit kein Strom nach oben in die Kaskade fließt.
- Schalten Sie den DC-to/from-Output-Schalter auf OFF, damit kein Strom nach unten in die Kaskade fließt.
